Comment contrôler le contacteur de levage ou le variateur de votre gerbeur ?

Un gerbeur immobilisé en plein pic d’activité paralyse une chaîne logistique entière. En 2026, le contacteur de levage gerbeur en panne figure parmi les causes électriques les plus fréquentes lorsqu’un appareil refuse de soulever sa charge. Le contacteur est la pièce maîtresse qui transmet le courant de puissance au moteur de la pompe hydraulique. Cet article descend au niveau du composant : nous traitons exclusivement le diagnostic électrique du contacteur et du variateur, comme organes isolés, pour vous éviter un remplacement inutile. Pour un panorama complet des causes, consultez notre guide pilier sur le gerbeur électrique qui ne lève plus.

Ce diagnostic repose sur le fonctionnement d’un contacteur électromagnétique : une bobine crée un champ qui referme les contacts de puissance. Comprendre ce principe est la clé pour interpréter chaque mesure.

Comment identifier un contacteur de levage de gerbeur en panne ?

Un contacteur défaillant se repère à trois symptômes : un « clic » sans mouvement, une absence totale de réaction, ou une chauffe anormale du boîtier. Ces signaux orientent immédiatement le diagnostic avant tout démontage.

Lorsque vous actionnez la commande de levage, un contacteur sain émet un « clic » franc : c’est la bobine qui referme les contacts. Si vous entendez ce clic mais que rien ne bouge, le circuit de commande fonctionne mais la puissance ne passe pas. À l’inverse, un silence total signale souvent une bobine grillée ou une coupure d’alimentation en amont.

Une chauffe anormale du corps du contacteur trahit une résistance de contact élevée : les pôles s’oxydent, l’ampérage force et l’énergie se dissipe en chaleur. C’est le signe d’un charbonnage, dépôt d’oxyde formé par les arcs électriques répétés à chaque enclenchement.

« Sur le terrain, la moitié des gerbeurs qu’on nous amène pour un moteur soi-disant mort n’ont en réalité qu’un contacteur charbonné. Le bon réflexe, c’est d’écouter le clic avant de démonter quoi que ce soit. »

Les symptômes d’une bobine grillée

Une bobine grillée se traduit par l’absence totale de clic d’enclenchement, malgré une commande active. La bobine est l’enroulement de fil qui, alimenté, génère le champ magnétique refermant les contacts de puissance.

Quand cet enroulement claque (surtension, vieillissement, infiltration d’humidité), il passe en circuit ouvert : plus aucun courant ne le traverse, donc plus de champ, donc plus de fermeture. Le contacteur reste mécaniquement ouvert. Chez Chariovalie, nous constatons sur notre parc d’interventions 2026 que la défaillance de bobine représente environ 25 % des pannes de contacteur de levage.

L’usure des contacts de puissance (charbonnage)

L’usure des contacts de puissance provoque un clic audible mais aucun passage de courant vers le moteur. À chaque coupure, un arc électrique jaillit entre les pôles.

Cet arc finit par oxyder, creuser ou souder les pastilles de contact. Résultat : la surface conductrice se dégrade, la résistance grimpe, et l’intensité nécessaire au moteur ne passe plus. Nous observons chez Chariovalie, entre janvier et juin 2026 sur un échantillon de 62 contacteurs contrôlés, que l’usure des contacts constitue près de 65 % des défaillances.

Dépannage gerbeur urgent sous 24h

Étapes de diagnostic et test du contacteur et du variateur

Le test se réalise au multimètre en deux fonctions : ohmmètre pour la continuité et la bobine, voltmètre pour l’arrivée du courant de commande. Un ordre méthodique évite les erreurs d’interprétation.

Le multimètre est l’instrument central : réglé en position résistance (Ω), il mesure la continuité ; en position tension (V continu), il vérifie l’alimentation. Avant toute mesure, une règle absolue s’impose : la mise hors tension.

Consignation et précautions de sécurité

Aucun test ne débute avant la déconnexion de la batterie de traction et la consignation de l’appareil. L’énergie stockée dans une batterie de gerbeur peut provoquer un arc dangereux.

La consignation désigne la procédure qui neutralise et verrouille toute source d’énergie avant intervention. Débranchez la prise batterie, attendez la décharge des condensateurs du variateur, puis vérifiez l’absence de tension au voltmètre. Cette démarche s’inscrit dans la réglementation sur la prévention du risque électrique publiée par l’INRS.

Comment réaliser le test de continuité et de tension ?

Testez d’abord la bobine à l’ohmmètre (30 à 100 Ω attendus), puis les contacts de puissance actionnés manuellement (≈ 0 Ω fermés). Une valeur infinie signale un composant coupé.

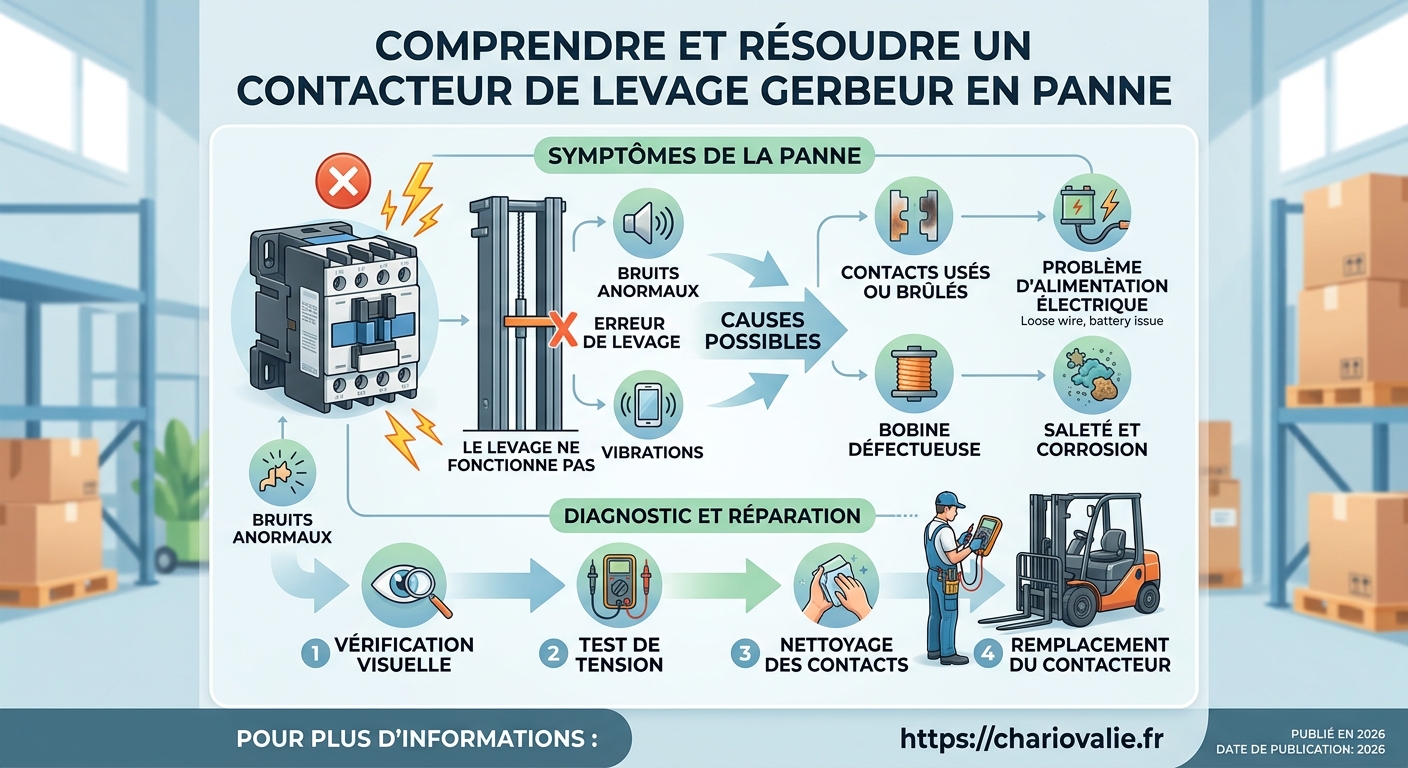

Voici la procédure détaillée, à suivre après consignation :

1. Mettre hors tension et consigner. Débrancher la batterie de traction et vérifier l’absence de tension résiduelle au voltmètre sur les bornes du contacteur.
2. Inspecter visuellement. Contrôler les bornes, le serrage du câblage et l’état des pastilles de contact ; des pôles noircis ou creusés confirment le charbonnage.
3. Tester la bobine à l’ohmmètre. Placer les pointes sur les bornes de commande (A1/A2). Une résistance de 30 à 100 Ω indique une bobine saine ; une valeur infinie révèle un circuit ouvert (bobine grillée).
4. Vérifier les contacts de puissance. Actionner manuellement le noyau du contacteur (hors tension) et mesurer la continuité entre les pôles : proche de 0 Ω signifie contacts sains, une résistance élevée trahit l’usure.
5. Contrôler le variateur. Rétablir prudemment l’alimentation et vérifier au voltmètre que le variateur délivre bien la tension de commande vers la bobine ; sinon la panne vient de la carte électronique.

Le variateur est la carte électronique qui dose la puissance envoyée au moteur selon la sollicitation de la commande. Sur les gerbeurs récents, il remplace parfois plusieurs contacteurs. Une panne de variateur se distingue par des voyants d’erreur ou une absence de tension de commande, jamais par un charbonnage mécanique.

Découvrir nos services de maintenance

Remplacement du contacteur et remise en service

Un contacteur dont les contacts sont charbonnés ou la bobine en circuit ouvert n’est pas réparable : il doit être remplacé à neuf. Aucun ponçage de pastille ne restaure durablement la conductivité.

Le charbonnage est irréversible : limer les contacts réduit leur épaisseur et raccourcit encore leur durée de vie. De même, une bobine claquée ne se rebobine pas de façon fiable sur ce type de composant. Le remplacement complet reste la seule solution durable et sécurisée.

« On voit encore des ateliers poncer des contacts charbonnés pour gagner un mois. C’est une fausse économie : la panne revient, souvent au pire moment, et le risque de contacts soudés augmente. Sur un organe de levage, on ne transige pas avec la sécurité. »

Comment bien choisir sa pièce de rechange ?

Deux critères sont impératifs : la tension de bobine (souvent 24 V sur les gerbeurs) et l’ampérage des contacts de puissance. Une erreur sur l’un des deux endommage le circuit.

La tension de bobine doit correspondre exactement à celle du circuit de commande : un contacteur 48 V monté sur un circuit 24 V ne s’enclenchera jamais. L’ampérage nominal des contacts, lui, doit égaler ou dépasser l’intensité du moteur de pompe pour éviter un charbonnage prématuré. Vérifiez aussi le nombre de pôles et le sens de câblage propres à votre modèle de gerbeur.

Pourquoi la maintenance préventive (VGP) est-elle décisive ?

Le nettoyage des contacts et le resserrage des bornes doivent faire partie de l’entretien courant, vérifiés lors de la VGP. Cette maintenance prévient 80 % des pannes de contacteur avant qu’elles n’immobilisent l’engin.

La VGP (Vérification Générale Périodique) est le contrôle réglementaire obligatoire des appareils de levage. Elle est encadrée par l’Arrêté du 1er mars 2004 relatif aux vérifications des appareils et accessoires de levage. Un contrôle des connexions électriques et de l’état des contacteurs y trouve toute sa place.

Chez Chariovalie, spécialiste depuis 2009, nous intégrons systématiquement l’inspection du circuit de puissance dans nos contrôles réglementaires VGP. Un resserrage annuel des bornes et un dépoussiérage suffisent souvent à doubler la durée de vie d’un contacteur.

Demander un devis VGP gratuit

Pour aller plus loin dans le diagnostic, sachez qu’un défaut peut aussi provenir d’autres organes : consultez nos ressources sur le prix de réparation d’un moteur de levage de gerbeur, sur un éventuel problème de chaîne ou galet de mât, ou sur la lecture d’un code erreur de levage sur gerbeur électrique.
