Savoir identifier une pièce de chariot élévateur sans référence reste, en 2026, l’un des défis les plus chronophages pour un technicien de maintenance. Une panne immobilise un chariel, la pièce d’usure (flexible hydraulique, roulement, joint de vérin) est fissurée, et la référence constructeur est effacée par l’huile ou le temps. Ce guide vous propose une méthodologie professionnelle pas-à-pas — du relevé de la plaque à l’expertise terrain — pour retrouver la bonne pièce de rechange et relancer votre exploitation sans erreur d’appairage.

Chez Chariovalie, spécialiste multimarques depuis 2009, nous croisons chaque semaine ce type de situation. La bonne nouvelle : une démarche rigoureuse permet de lever le doute dans la grande majorité des cas.

« Une pièce sans référence n’est jamais totalement muette. Elle porte toujours des indices : ses dimensions, ses poinçons, sa fonction dans le sous-système. Le métier consiste à faire parler ces trois signaux. »

Les premières étapes : exploiter la plaque d’identification et la documentation

Avant d’ausculter la pièce, identifiez le chariot lui-même. Le numéro de série du chariel est la clé qui ouvre l’accès aux catalogues de pièces détachées constructeur. C’est le point de départ incontournable de toute recherche fiable.

Un besoin urgent de pièce et d’intervention ? Nos équipes mobilisent un camion-atelier partout en Occitanie. Découvrez notre service de pièces détachées pour chariot élévateur.

Où se trouve la plaque de charge et d’identification ?

La plaque constructeur se situe généralement près du poste de conduite, sur le tablier ou le montant du toit protecteur. Sur la plupart des chariels thermiques et électriques, elle est rivetée à hauteur des yeux du cariste. Trois données y sont capitales pour votre recherche :

• La marque (Toyota, Fenwick, Linde, Still, Jungheinrich, Manitou…).
• Le modèle exact, souvent codé (ex. suffixes et préfixes techniques).
• Le numéro de série, identifiant unique gravé qui permet au constructeur de retracer la configuration d’origine du chariel.

La plaque de charge (plaque qui indique la capacité nominale de levage et le diagramme de charge) complète ce relevé. Elle est réglementairement obligatoire et doit rester lisible. Une plaque signalétique doit d’ailleurs être en français sur le territoire national, comme le rappelle la réglementation du travail.

Pourquoi consulter le carnet d’entretien et les notices techniques ?

Le carnet d’entretien retrace l’historique des pièces déjà remplacées et constitue une trace réglementaire précieuse. Il mentionne souvent les références des consommables posés lors des interventions passées, un raccourci considérable pour votre identification.

La traçabilité n’est pas qu’une bonne pratique : elle s’inscrit dans les obligations de maintenance et de contrôle des appareils de levage. L’INRS détaille les vérifications réglementaires des appareils de levage dans sa documentation de référence. Pour approfondir le cadre légal applicable à votre flotte, consultez notre dossier sur les obligations légales et normes de la manutention.

Méthodologie technique : comment identifier la pièce physiquement ?

Quand la référence est illisible, la pièce elle-même devient votre source de données. Ses cotes, ses marques et sa fonction suffisent souvent à la caractériser. Voici la démarche méthodique que nos techniciens appliquent sur le terrain.

Comment réaliser la prise de cotes et les mesures dimensionnelles ?

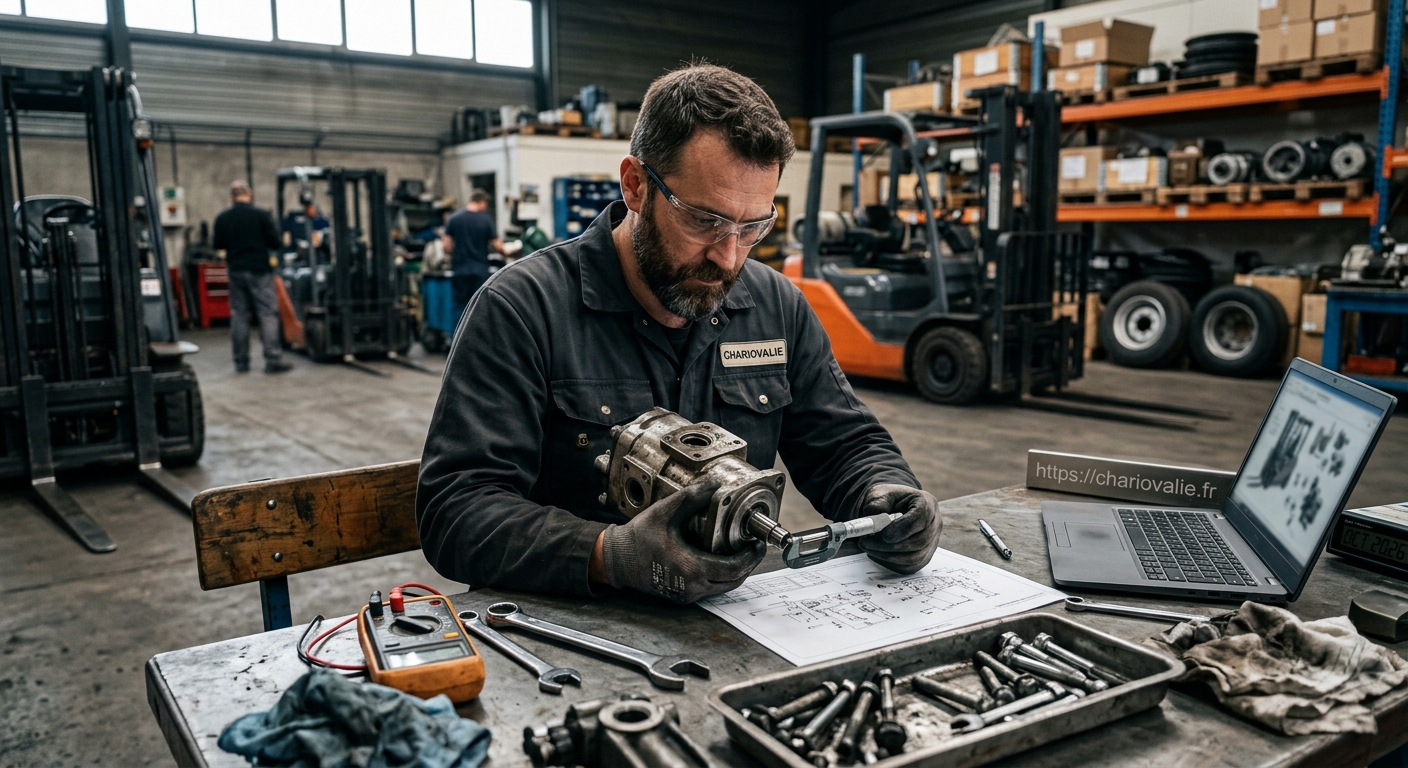

Utilisez un pied à coulisse pour relever avec précision les diamètres intérieur et extérieur, l’épaisseur et la longueur de la pièce. Cette étape est décisive pour les roulements, joints hydrauliques et raccords de flexibles.

• Roulement : notez le diamètre d’alésage (intérieur), le diamètre extérieur et la largeur — le triplet universel du roulement.
• Joint hydraulique : relevez diamètre de tige ou d’alésage, épaisseur de section et type de lèvre.
• Flexible : mesurez le diamètre intérieur, le type de raccord et la longueur utile.

Employer le bon vocabulaire technique accélère le sourcing. La norme ISO 5593 fournit le vocabulaire normalisé des roulements ISO, un référentiel que tout technicien devrait maîtriser pour dialoguer sans ambiguïté avec un fournisseur.

Comment repérer les marques de fonderie et logos dissimulés ?

Nettoyez la pièce au dégraissant pour révéler poinçons, logos et codes de fonderie masqués par l’huile. Ces marques appartiennent souvent au fabricant initial (l’équipementier), et non au constructeur du chariel.

Un vérin, une pompe hydraulique ou un roulement portent fréquemment la signature de leur sous-traitant. Une marque de fonderie (poinçon ou code moulé apposé par le fabricant d’origine du composant) permet de remonter au fabricant réel, même quand le constructeur du chariel n’a plus la pièce en catalogue. C’est un raccourci puissant pour retrouver un équivalent.

« Les appareils de levage doivent faire l’objet de vérifications périodiques ; leur maintenance impose une traçabilité rigoureuse des composants remplacés. »

Comment analyser la fonction et l’anatomie du composant ?

Déterminez à quel sous-système appartient la pièce : hydraulique, mât de levage, motorisation ou freinage. Contextualiser une pièce dans son ensemble oriente immédiatement la recherche vers la bonne famille de composants.

Comprendre l’architecture d’un chariel — le mât, le tablier, les vérins d’inclinaison, le pont moteur — est un prérequis. Cette ressource sur l’anatomie d’un chariot élévateur aide à situer chaque organe. Nos services de maintenance multimarques reposent d’ailleurs sur cette lecture systémique de l’engin.

Les risques liés à une mauvaise identification des composants

Monter une pièce « qui ressemble » mais aux tolérances différentes expose à des défaillances graves : rupture hydraulique, jeu de roulement, voire renversement du chariel. L’approximation en manutention n’est jamais anodine.

Une pièce de charge sous-dimensionnée modifie la capacité réelle du chariel et fausse le diagramme de charge. Le risque de renversement, première cause d’accident grave sur ce type d’engin selon l’documentation de prévention de l’INRS, augmente mécaniquement. Un joint hydraulique de mauvaise section provoque des fuites, une perte de pression et une descente incontrôlée de charge.

Pour maîtriser l’ensemble des composants disponibles et sécuriser vos remplacements, consultez notre guide complet sur les pièces détachées pour chariot élévateur. La conformité de votre flotte passe aussi par un audit de conformité réglementaire régulier et par le respect du guide des bonnes pratiques HSE par vos opérateurs.

« Sur un composant de sécurité, la tolérance dimensionnelle n’est pas négociable. Un demi-millimètre d’écart sur un joint ou un roulement peut transformer une réparation en incident. Le doute impose toujours la vérification. »

Quelles solutions quand l’identification visuelle échoue ?

Si la pièce est trop endommagée pour livrer ses marques, deux solutions de secours s’imposent : la photo qualitative envoyée à un expert et l’appui d’une communauté technique.

Comment fournir des photos qualitatives aux experts ?

Photographiez la pièce sur fond neutre, avec un mètre ruban à côté pour l’échelle, sous plusieurs angles. La qualité des clichés conditionne directement la rapidité d’identification par un technicien.

• Fond uni et clair (papier blanc, plan de travail neutre).
• Objet de référence pour l’échelle : mètre ruban ou pièce de monnaie.
• Vues multiples : face, profil, dos, gros plan sur les marquages.
• Lumière rasante pour révéler les poinçons en creux.

Bloqué sur une pièce ? Envoyez-nous vos photos et vos cotes, nos techniciens vous répondent rapidement.

Demander une identification de pièce

Faut-il s’appuyer sur la communauté et les forums techniques ?

Oui : partager une photo d’une pièce défectueuse auprès de techniciens expérimentés débloque souvent des cas complexes. Les forums spécialisés regroupent des passionnés capables de reconnaître un équipementier au premier coup d’œil.

Des espaces comme les forums spécialisés en ingénierie et maintenance constituent une base d’expertise collective précieuse. Utilisez-les en complément d’une analyse rigoureuse, jamais en substitut à une validation professionnelle pour les pièces de sécurité.

Qu’est-ce que la VGP d’un chariot élévateur ?

La VGP (Vérification Générale Périodique) désigne le contrôle réglementaire obligatoire des appareils de levage, réalisé au minimum tous les 6 mois pour un chariot élévateur. Elle vérifie l’état de conservation et la sécurité de l’engin. Notre service de contrôle réglementaire (VGP) couvre toute l’Occitanie.

Qu’est-ce que le numéro de série d’un chariot élévateur ?

Le numéro de série est l’identifiant unique attribué par le constructeur à chaque chariel, gravé sur la plaque d’identification. Il permet de retrouver la configuration d’usine exacte de l’engin et de commander la pièce d’origine correspondante dans les catalogues constructeur.

Qu’est-ce que la plaque de charge ?

La plaque de charge est une plaque signalétique réglementaire qui indique la capacité nominale de levage et le diagramme de charge du chariot élévateur. Elle doit rester lisible et rédigée en français, et conditionne l’usage sûr de l’engin.

En synthèse, une bonne identification repose sur trois piliers : les données du chariot (plaque et numéro de série), les mesures précises (pied à coulisse), et l’expertise professionnelle. Si vous restez bloqué malgré cette démarche, l’équipe technique de Chariovalie analyse vos photos et dimensions pour identifier la pièce et vous proposer la bonne solution — y compris via un dépannage d’urgence sous 24h partout en Occitanie. Pour anticiper ces situations, un contrat de maintenance professionnel sécurise l’approvisionnement en pièces et optimise le TCO de votre flotte.
